Ventiladores / Exaustores Centrífugos

Excelência Em Ventiladores / Exaustores Centrífugos

Linha Padrão Projetados Indiretos Sopradores Posições de Montagem


VENTILADORES E EXAUSTORES CENTRÍFUGOS INDUSTRIAIS

Somos especialistas na fabricação de ventiladores e exaustores centrífugos industriais de alta qualidade e eficiência energética. Também conhecidos como exaustor caracol, eles são eficazes na remoção de poluentes como particulados, odores e gases corrosivos. São capazes de operar em condições extremas, lidando com substâncias combustíveis e explosivas.

Materiais de fabricação:

Fabricados em fibra de vidro, aço carbono e aço inox, de acordo com os requisitos de cada sistema, levando-se em conta fatores como resistência à corrosão, durabilidade, eficiência e consumo de energia.

Fabricação personalizada:

Fabricamos ventiladores e exaustores centrífugos sob medida, de acordo com a necessidade de cada cliente, para garantir a perfeita exaustão em sistemas onde há necessidade de alta eficiência em exaustão ou ventilação.

Tipos de ventiladores e exaustores centrífugos:

  • Exaustor Siroco: O exaustor siroco é um dispositivo de ventilação industrial altamente eficiente projetado para a remoção eficaz de gases, vapores, partículas e odores em ambientes industriais. Com um design centrífugo de alto desempenho, o exaustor siroco utiliza pás curvadas e um sistema de rotação para criar um fluxo de ar contínuo e poderoso, em equipamentos que necessitam de maior vazão do que pressão.
  • Exaustor Limit Load: Projetados para operar sob condições extremas de carga e pressão. Com um design robusto e construção de alta resistência, o exaustor limit load é capaz de suportar cargas de trabalho extremamente altas, mantendo uma eficiência excepcional na remoção de poluentes, vapores e gases indesejados.
  • Exaustor Radial: Com seu design centrífugo de alta eficiência, o exaustor radial utiliza pás retas e um sistema de rotação para gerar um fluxo de ar potente e constante. Os exaustores radiais são ideais para ambientes que requerem alta vazão de ar e pressão, como fábricas, instalações de processamento e locais com poluentes atmosféricos. Fabricados com materiais de alta qualidade e equipados com motores de alto desempenho, os exaustores radiais oferecem confiabilidade, durabilidade e eficiência energética excepcionais.

Parede


Parede

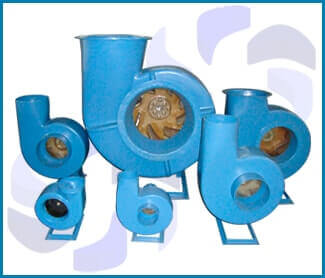

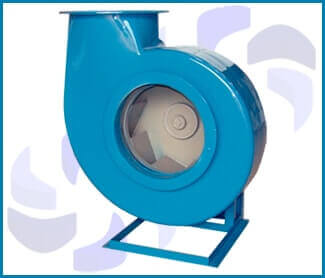

Linha Padrão

Exaustores/Ventiladores fabricados em fiberglass (resina ortoftálica, bisfenólica ou derakane), tendo a finalidade de exaurir gases corrosivos sendo que a captação dos mesmos são feitas diretamente onde são gerados através de dutos e captores.

Dimensional e Informações Técnicas:

Modelo Sucção x Descarga Motor Vazão(m3/hora) P.Estática(mmca)
ECC/15 Ø 150 mm 0,25 Hp - 1.750 rpm 540 20
ECC/15 Ø 150 mm 0,33 Hp - 3.500 rpm 960 20
ECC/20 Ø 200 mm 0,5 Hp-  1.750 rpm 2000 5
ECC/20 Ø 200 mm 0,5 Hp - 1.150 rpm 1080 5
ECC/25 Ø 250 mm 0,5 Hp - 1.150 rpm 2100 10
ECC/25 Ø 250 mm 1 Hp - 1.750 rpm 3000 20
ECC/30 Ø 300 mm 1 Hp - 1.150 rpm 2400 10
ECC/30 Ø 300 mm 1,5 Hp - 1.750 rpm 3300 20
ECC/35 Ø 350 mm 2 Hp - 1.150 rpm 4200 20
ECC/35 Ø 350 mm 3 Hp - 1.750 rpm 6000 60
ECC/45 Ø 450 mm 2 Hp - 850 rpm 6000 20
ECC/45 Ø 450 mm 3 Hp - 1.150 rpm 9000 20
ECC/45 Ø 450 mm 7,5 H p - 1.750 rpm 13800 50

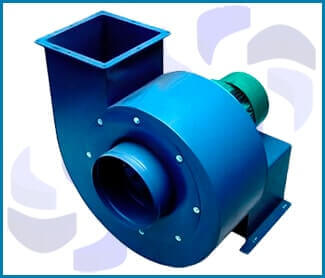

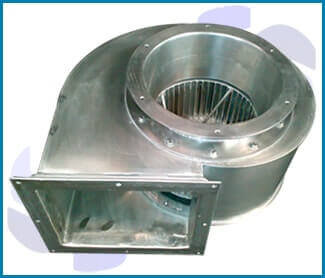

Projetados

Equipamentos projetados para cada tipo de aplicação, atendendo a Vazão e Pressão Estática que o sistema exige podendo ser fabricado em Fiberglass, Aço Inox, Aço Carbono ou Polipropileno.

Projetados

Projetados

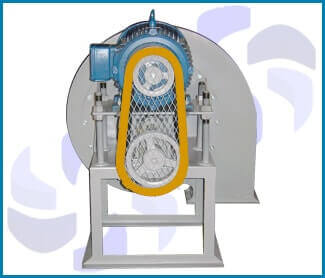

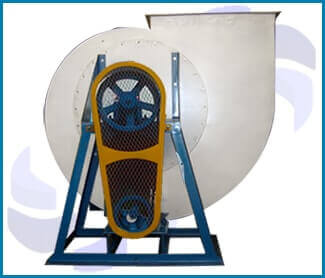

Indiretos

Indiretos

Equipamentos projetados conforme especificação do cliente sendo que seu acionamento é feito através de polias e correias, variando em tamanho e capacidade atendendo as mais variadas aplicações industriais, fabricados nas mais rigorosas normas de segurança.

Indiretos

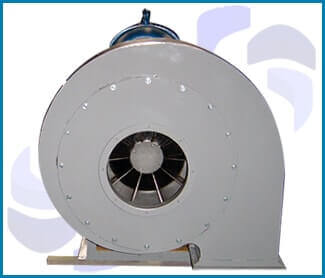

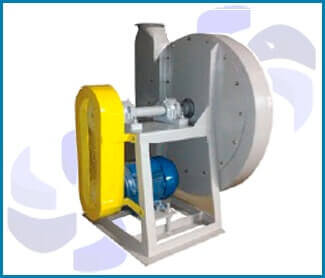

Sopradores

Sopradores

Sopradores

Os sopradores tem como principal característica a função de atender a alta pressão exigida tendo ótimo desempenho e baixa manutenção garantindo a Vazão e Pressão desejada podendo ser fabricado em Fiberglass, Aço Carbono ou Aço Inox.

Posições de Montagem

As figuras dos Exaustores deverão ser vistas sempre pelo lado do acionamento(Motor ou Polias)

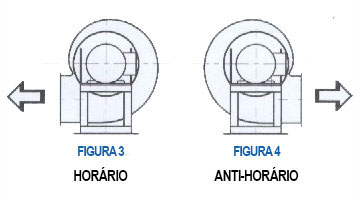

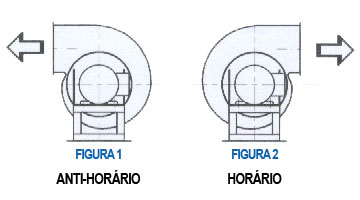

Descarga Horizontal em Cima

Posições de Montagem

Descarga Horizontal em Baixo

Posições de Montagem

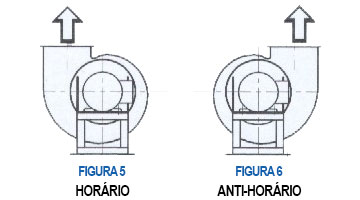

Descarga Vertical em Cima

Posições de Montagem

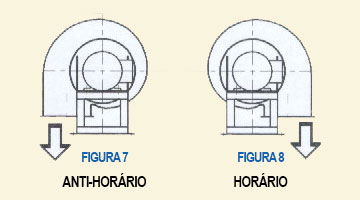

Descarga Vertical em Baixo

Posições de Montagem

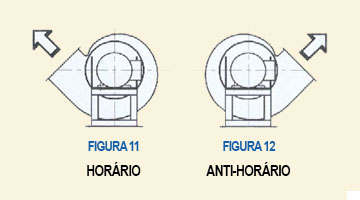

Descarga Superior a 45° para Cima

Posições de Montagem

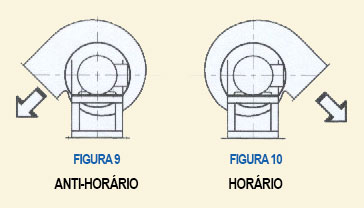

Descarga Inferior a 45° para Baixo

Posições de Montagem

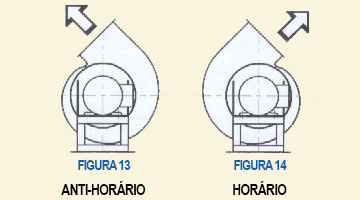

Descarga Superior a 45° para Cima

Posições de Montagem

Descarga Inferior a 45° para Baixo

Posições de Montagem
