Ventiladores / Exaustores Axiais

Excelência Em Ventiladores / Exaustores Axiais

Linha Padrão Parede Telhado Indiretos Gases Corrosivos Mancoolers


VENTILADORES E EXAUSTORES AXIAS INDUSTRIAIS

Somos especialistas na fabricação de ventiladores e exaustores axiais de alta qualidade. Nossos ventiladores e exaustores axiais são projetados para garantir máximo desempenho e eficiência energética.

Materiais de fabricação:

Fabricamos ventiladores e exaustores axiais em fibra de vidro, aço carbono, aço inox e chapa galvanizada, levando-se em conta fatores como resistência à corrosão, durabilidade, eficiência e consumo de energia.

Fabricação sob medida:

Fabricamos ventiladores e exaustores axiais sob medida, de acordo com a necessidade de cada cliente, para garantir a perfeita exaustão ou ventilação para conforto térmico ou controle de poluição de cada ambiente industrial.

Tipos de ventiladores e exaustores axiais:

  • De parede: instalados nas laterais de edifícios ou galpões industriais, e podem ser equipados com filtros, dutos e grelhas.
  • De telhado: instalados nos telhados de edifícios ou galpões industriais, acoplados à uma telha fabricada em fibra de vidro no mesmo perfil e ângulo do telhado a ser instalado, de forma a evitar qualquer tipo de vazamento, e podem ser equipados com filtros, dutos e grelhas.
  • Indiretos: recomendados para exaustão em ambientes onde o motor precisa ficar fora do fluxo de ar, como cabines de pintura, ambientes onde existem acúmulo de poluentes, e fluxo de ar com alta temperatura. Seu acionamento é feito por meio de polias e correias.
  • Para gases corrosivos: projetados para operar em ambientes altamente corrosivos. O motor é protegido para evitar que os gases exauridos entrem em contato, evitando corrosão e falha prematura.
  • Ventiladores transportáveis - Mancoolers: são utilizados para movimentação de grandes volumes de ar em recintos fechados. São articuláveis e transportáveis permitindo a fácil movimentação dentro do ambiente industrial.

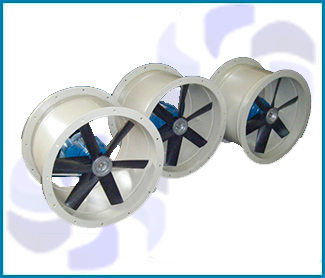

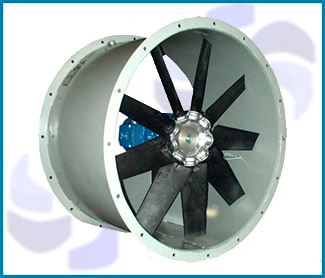

Axial


Axial

VENTILADORES E EXAUSTORES AXIAS INDUSTRIAIS

Somos especialistas na fabricação de ventiladores e exaustores axiais de alta qualidade. Nossos ventiladores e exaustores axiais são projetados para garantir máximo desempenho e eficiência energética.

Materiais de fabricação:

Fabricamos ventiladores e exaustores axiais em fibra de vidro, aço carbono, aço inox e chapa galvanizada, levando-se em conta fatores como resistência à corrosão, durabilidade, eficiência e consumo de energia.

Fabricação sob medida:

Fabricamos ventiladores e exaustores axiais sob medida, de acordo com a necessidade de cada cliente, para garantir a perfeita exaustão ou ventilação para conforto térmico ou controle de poluição de cada ambiente industrial.

Tipos de ventiladores e exaustores axiais:

  • De parede: instalados nas laterais de edifícios ou galpões industriais, e podem ser equipados com filtros, dutos e grelhas.
  • De telhado: instalados nos telhados de edifícios ou galpões industriais, acoplados à uma telha fabricada em fibra de vidro no mesmo perfil e ângulo do telhado a ser instalado, de forma a evitar qualquer tipo de vazamento, e podem ser equipados com filtros, dutos e grelhas.
  • Indiretos: recomendados para exaustão em ambientes onde o motor precisa ficar fora do fluxo de ar, como cabines de pintura, ambientes onde existem acúmulo de poluentes, e fluxo de ar com alta temperatura. Seu acionamento é feito por meio de polias e correias.
  • Para gases corrosivos: projetados para operar em ambientes altamente corrosivos. O motor é protegido para evitar que os gases exauridos entrem em contato, evitando corrosão e falha prematura.
  • Ventiladores transportáveis - Mancoolers: são utilizados para movimentação de grandes volumes de ar em recintos fechados. São articuláveis e transportáveis permitindo a fácil movimentação dentro do ambiente industrial.

Axial


Axial

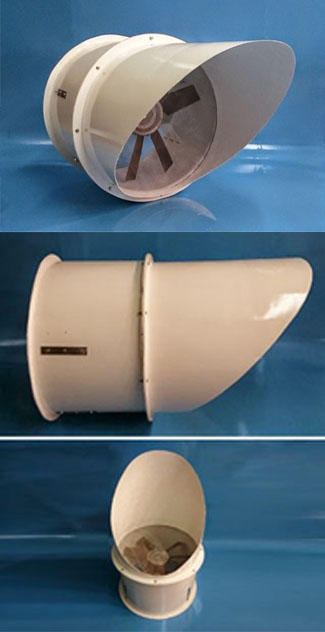

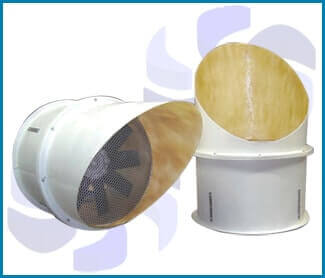

Parede

Os exaustores e ventiladores industriais de parede são equipamentos fabricados em fibra de vidro, chapa galvanizada, aço carbono ou inox. São utilizados em galpões industriais e outros ambientes fechados para retirar ar quente, fumaça, odores ou gases não corrosivos e fornecer ar limpo e fresco. Esses equipamentos são instalados nas laterais dos edifícios e são geralmente fixados em paredes de alvenaria ou telhas galvanizadas fixadas nas laterais do galpão.

Os exaustores de parede são projetados para retirar o ar saturado e quente de dentro do ambiente e expeli-lo para o exterior. Geralmente, esses exaustores são equipados com hélices de alta eficiência, que são capazes de movimentar grandes volumes de ar com baixo consumo de energia.

Os ventiladores de parede são utilizados para insuflar ar fresco no ambiente, o que ajuda a manter a qualidade do ar e a temperatura controlada.

Os exaustores e ventiladores de parede podem ser encontrados em diferentes tamanhos e potências, dependendo das necessidades específicas de cada ambiente. Eles também podem ser equipados com acessórios como filtros, dutos e grelhas, que ajudam a garantir a eficiência e a segurança do sistema.

É importante ressaltar que a escolha do exaustor ou ventilador de parede deve ser feita de acordo com as características do ambiente, como o tamanho do galpão ou área industrial, a quantidade de trabalhadores e a natureza dos processos realizados.

Dimensional e Informações Técnicas:

Modelo Diâmetro Motor Vazão(m3/hora) P.Estática(mmca)
EPC/30 - VPC/30 Ø 300 mm 0,25 Hp - 1.750 rpm 2.500 5
EPC/35 - VPC/35 Ø 350 mm 0,33 Hp - 1.750 rpm 4.000 5
EPC/40 - VPC/40 Ø 400 mm 0,33 Hp - 1.750 rpm 4.800 5
EPC/45 - VPC/45 Ø 450 mm 0,5 Hp - 1.750 rpm 6.600 5
EPC/50 - VPC/50 Ø 500 mm 1 Hp - 1.750 rpm 8.100 5
EPC/60 - VPC/60 Ø 600 mm 1 Hp - 1.150 rpm 10.800 5
EPC/70 - VPC/70 Ø 700 mm 1,5 Hp - 1.150 rpm 18.800 5
EPC/80 - VPC/80 Ø 800 mm 1,5Hp - 1.150 rpm 23.000 5
EPC/90 - VPC/90 Ø 900 mm 2 Hp - 1.150 rpm 29.000 5
EPC/90 - VPC/90 Ø 900 mm 1,5 Hp - 850 rpm 26.000 5
EPC/100 - VPC/100 Ø 1000 mm 1,5 Hp - 850 rpm 34.000 5
EPC/100 - VPC/100 Ø 1000 mm 3 Hp - 1.150 rpm 40.000 5
EPC/115 - VPC/115 Ø 1150 mm 3 Hp- 850 rpm 38.000 5
EPC/125 - VPC/125 Ø 1250 mm 10 Hp - 1.150 rpm 48.000 5

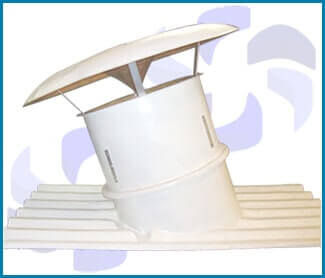

Telhado

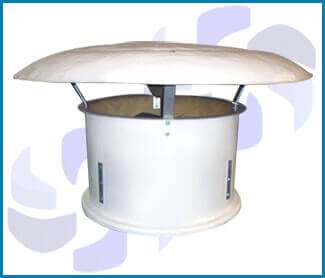

Os exaustores e ventiladores industriais de telhado são equipamentos fabricados em fibra de vidro, chapa galvanizada, aço carbono ou inox. São utilizados em galpões industriais e outros ambientes fechados para retirar ar quente, fumaça, odores ou gases não corrosivos e fornecer ar limpo e fresco. Esses equipamentos são instalados nos telhados dos edifícios ou galpões e são geralmente fixados nas telhas galvanizadas.

Os exaustores de telhado são projetados para retirar o ar saturado e quente de dentro do ambiente e expeli-lo para o exterior. Geralmente esses exaustores são equipados com hélices de alta eficiência, que são capazes de movimentar grandes volumes de ar com baixo consumo de energia.

Os ventiladores de telhado são utilizados para insuflar ar fresco no ambiente, o que ajuda a manter a qualidade do ar e a temperatura controlada.

Os exaustores e ventiladores de telhado podem ser encontrados em diferentes tamanhos e potências, dependendo das necessidades específicas de cada ambiente. Eles também podem ser equipados com acessórios como filtros, dutos e grelhas, que ajudam a garantir a eficiência e a segurança do sistema.

É importante ressaltar que a escolha do exaustor ou ventilador de telhado deve ser feita de acordo com as características do ambiente, como o tamanho do galpão ou área industrial, a quantidade de trabalhadores e a natureza dos processos realizados.

Dimensional e Informações Técnicas:

Modelo Diâmetro Motor Vazão(m3/hora) P.Estática(mmca)
ETC/30
VTC/30
Ø 300 mm 0,25 Hp - 1.750 rpm 2.300 5
ETC/35
VTC/35
Ø 350 mm 0,33 Hp - 1.750 rpm 3.900 5
ETC/40
VTC/40
Ø 400 mm 0,33 Hp - 1.750 rpm 4.600 5
ETC/45
VTC/45
Ø 450 mm 0,5 Hp - 1.750 rpm 6.300 5
ETC/50
VTC/50
Ø 500 mm 1 Hp - 1.750 rpm 7.800 5
ETC/60
VTC/60
Ø 600 mm 1 Hp - 1.150 rpm 10.400 5
ETC/70
VTC/70
Ø 700 mm 1,5 Hp - 1.150 rpm 18.200 5
ETC/80
VTC/80
Ø 800 mm 1,5 Hp - 1.150 rpm 22.300 5
ETC/90
VTC/90
Ø 900 mm 2 Hp - 1.150 rpm 28.000 5
ETC/90
VTC/90
Ø 900 mm 1,5 Hp - 850 rpm 26.000 5
ETC/100
VTC/100
Ø 1000 mm 1,5 Hp - 850 rpm 33.000 5
ETC/100
VTC/100
Ø 1000 mm 3 Hp - 1.150 rpm 40.000 5
ETC/115
VTC/115
Ø 1150 mm 3 Hp- 850 rpm 38.000 5
ETC/125
VTC/125
Ø 1250 mm 10 Hp - 1.150 rpm 48.500 5

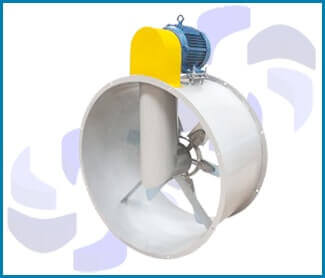

Indiretos

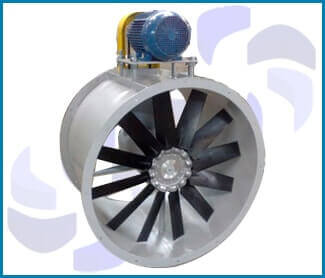

Os exaustores industriais indiretos são equipamentos recomendados para exaustão em ambientes onde o motor precisa ficar fora do fluxo de ar, como cabines de pintura, ambientes onde existem acúmulo de poluentes e fluxo de ar com alta temperatura. Seu acionamento é feito por meio de polias e correias, o que permite que o motor seja posicionado fora do fluxo de ar, evitando a contaminação do ar por gases ou vapores que possam ser emitidos para o motor.

Esses equipamentos são fabricados em aço carbono e possuem uma grande eficiência na movimentação de ar, sendo capazes de operar em ambientes com temperaturas elevadas. Além disso, eles podem ser encontrados em diferentes tamanhos e modelos, dependendo das necessidades.

Os exaustores indiretos são projetados para operar em conjunto com dutos de exaustão, que ajudam a exaurir o fluxo de ar contaminado para fora do ambiente. Esses dutos podem ser fabricados em materiais como aço galvanizado ou fibra de vidro, dependendo do tipo de processo industrial realizado.

Dimensional e Informações Técnicas:

Modelo Diâmetro Motor Vazão(m3/hora)
EAC/40-T Ø 400 mm 0,5 Hp - 1.750 rpm 5.000
EAC/45-T Ø 450 mm 1 Hp - 1.750 rpm 6.200
EAC/50-T Ø 500 mm 1,5 Hp - 1.750 rpm 8.000
EAC/55-T Ø 550 mm 2 Hp - 1.750 rpm 10.000
EAC/60-T Ø 600 mm 2 Hp - 1.150 rpm 15.000
EAC/70-T Ø 700 mm 3 Hp - 1.150 rpm 22.000
EAC/75-T Ø 750 mm 3 Hp - 1.150 rpm 23.300
EAC/80-T Ø 800 mm 3 Hp - 1.150 rpm 25.000
EAC/85-T Ø 850 mm 3 Hp - 1.150 rpm 26.400
EAC/90-T Ø 900 mm 3 Hp - 1.150 rpm 28.000
EAC/100-T Ø 1000 mm 5 Hp - 1.150 rpm 36.000

Indiretos

Indiretos

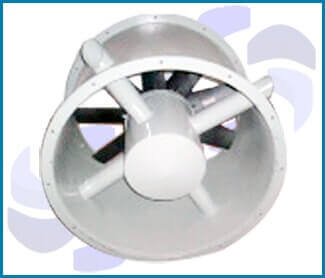

Gases Corrosivos

Gases Corrosivos

Gases Corrosivos

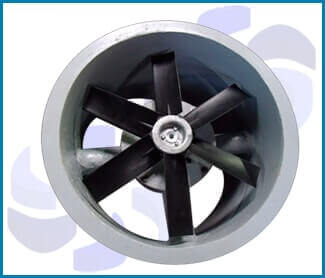

Os exaustores e ventiladores industriais para gases corrosivos são equipamentos especialmente projetados para operar em ambientes altamente corrosivos, como indústrias químicas, petroquímicas, galvanoplastias, farmaceuticas, entre outras. Esses equipamentos são capazes de exaurir gases e vapores altamente tóxicos, químicos e corrosivos, que podem ser prejudiciais à produtividade da empresa, ao meio ambiente e à saúde dos trabalhadores, prvenindo problemas respiratórios e outros problemas de saúde.

O motor desses equipamentos é protegido para evitar que os gases exauridos entrem em contato com ele, o que pode causar a sua corrosão e falha prematura. Para isso, o motor pode ser revestido com materiais resistentes a corrosão, como resina epóxi Éster-Vinílica ou Bisfenólica, e sua hélice é fabricada em nylon com 30% de fibra de vidro que garante maior resistência e durabilidade do equipamento. Esses materiais oferecem alta resistência à corrosão e permitem que o equipamento opere em ambientes altamente agressivos.

Os exaustores e ventiladores industriais para gases corrosivos podem ser encontrados em diferentes modelos e tamanhos, dependendo das necessidades de cada ambiente.

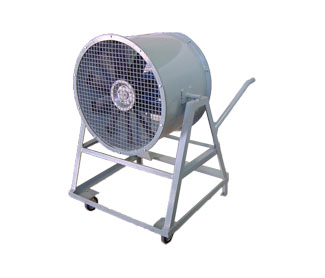

Mancoolers

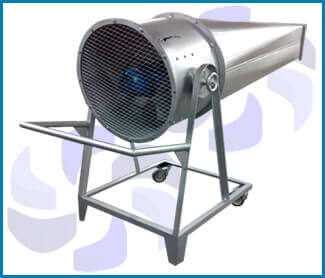

Os ventiladores transportáveis (mancoolers) são equipamentos utilizados para movimentação de grandes volumes de ar em recintos fechados, como galpões industriais, armazéns, entre outros. Eles têm como principal função a redução de temperatura ambiente, proporcionando um ambiente mais agradável e confortável para os trabalhadores.Esses equipamentos são articuláveis e transportáveis, o que permite sua fácil movimentação dentro do ambiente industrial, e permite direcionar o fluxo do ar para o local desejado.

Eles são fabricados em Aço Carbono, que oferece alta resistência e durabilidade, além de ser um material adequado para uso em ambientes industriais. A estrutura (suporte) também é fabricada em aço carbono com telas de proteção em aço galvanizado (conforme norma) e seus rodízios em PVC com base em aço galvanizado e travas de segurança.

Os ventiladores transportáveis (mancoolers) funcionam por meio de um motor elétrico que aciona um conjunto de pás que movimentam o ar. Essas pás têm um formato especial que permite a movimentação do ar em grandes volumes e com baixos diferenciais de pressão, garantindo uma circulação adequada do ar dentro do ambiente.

Mancoolers

Mancoolers
